MIPS简易流水线CPU

设计思路

基本结构

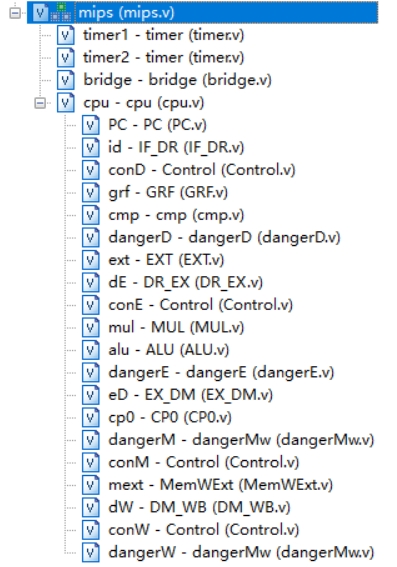

流水线寄存器，GRF等模块与P6相同，新增timer模块，bridge模块，cp0模块，形成如下图所示的结构。
其中timer模块采用课程组设计，bridge模块负责将cpu传出的数据与外界，timer模块相连，cp0模块负责响应异常和终端，并记录相关信息。
## 模块设计 ### bridge + 主要用于传输数据，将数据发送至相应接口，部分代码示例如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
assign cpuReadData = (cpuDataAddr>=0&&cpuDataAddr<=32'h2fff)?memReadData:
                        (cpuDataAddr>=32'h7f00&&cpuDataAddr<=32'h7f0b)?timer1ReadData:
                        (cpuDataAddr>=32'h7f10&&cpuDataAddr<=32'h7f1b)?timer2ReadData:
                        0;
assign timer1DataAddr = cpuDataAddr;
assign timer1We = (cpuDataAddr>=32'h7f00&&cpuDataAddr<=32'h7f0b&&cpuDataByteen==4'b1111);
assign timer1WriteData = cpuWriteData;
assign timer2DataAddr = cpuDataAddr;
assign timer2We = (cpuDataAddr>=32'h7f10&&cpuDataAddr<=32'h7f1b&&cpuDataByteen==4'b1111);
assign timer2WriteData = cpuWriteData;
assign memDataAddr = cpuDataAddr;
assign memWriteData = cpuWriteData;
assign memDataByteen = (cpuDataAddr>=0&&cpuDataAddr<=32'h2fff)?cpuDataByteen:0;
assign intAddr = cpuDataAddr;
assign intByteen = (cpuDataAddr>=32'h7f20&&cpuDataAddr<=32'h7f23)?cpuDataByteen:0;
### cp0 cp0模块主要用于处理异常和终端，位于流水线cpu中的M极，设有与GRF类似的多个寄存器，此处仅设计其中的三个寄存器：SR,Cause,EPC。其中SR用于记录异常状态，Cause用于记录异常类型，EPC用于记录异常发生时的指令地址。 + 输入输出端口如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
module CP0 (
    input  clk,                  // 时钟信号
    input  reset,                // 复位信号
    input  en,                   // mtc0指令写使能信号
    input [4:0] CP0Add,          // cp0寄存器地址（仅用于mtc0指令）
    input [31:0] CP0In,          // cp0寄存器输入数据（仅y用于mtc0指令）
    output [31:0] CP0Out,        // cp0寄存器输出数据 （仅用于mfc0指令）
    input [31:0] VPC,            // 发生异常或传入中断时的PC值
    input BDIn,                  // 是否为延迟槽指令
    input [4:0] ExcCodeIn,       // 异常类型
    input [5:0] HWInt,           // 外部中断类型
    input EXLClr,                // 异常中断处理结束信号
    output [31:0] EPCOut,        // EPC输出值
    output reg Req               // 异常中断处理开始信号
);

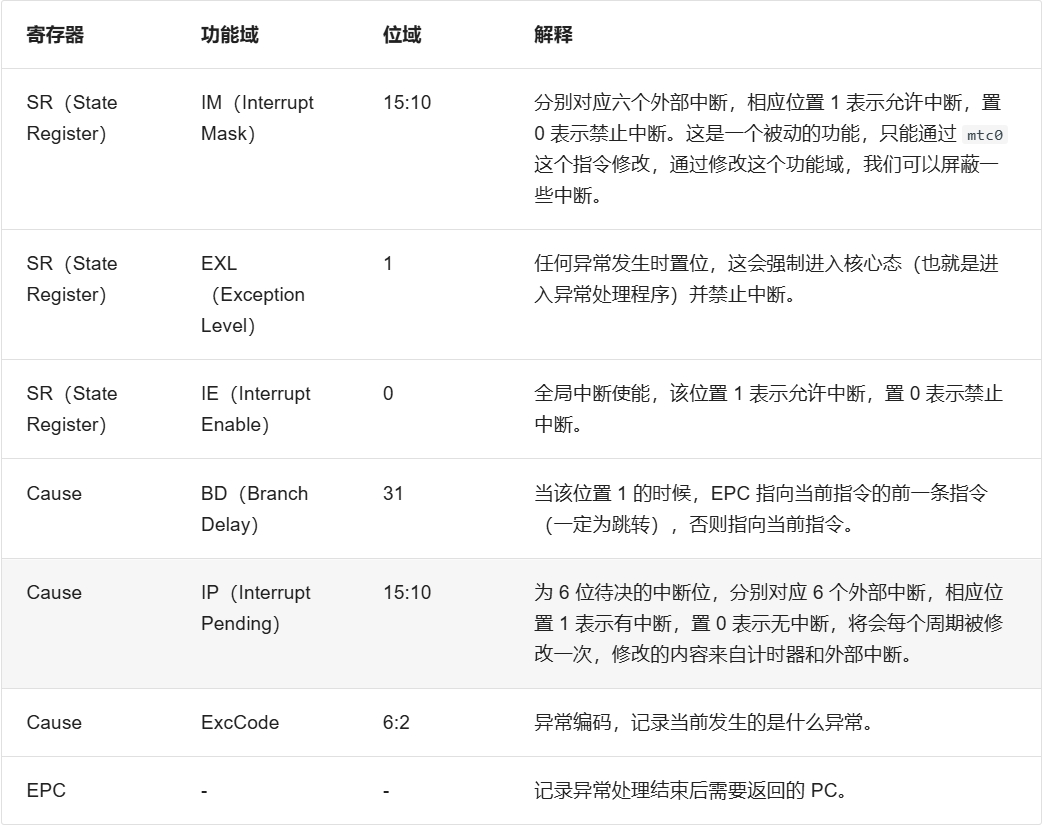

+ 三个寄存器部分位含义，见下图。
+ 异常和中断处理逻辑（CP0部分）： 1. 发生中断或异常时如果此时不在处理中断和异常，则将Req信号置为1，即中断和异常处理的开始信号，如果此时正在处理中断和异常则置为0。 2. 在下一个时钟上升沿到来时，如果Req为1，将EXL置为1，表示正在进行中断和异常处理，并将相应的输入信号存入对应寄存器。 3. EXLClr为1时，表示异常中断处理结束，EXL置为0。 + ps：由于EPC可能产生数据冒险，为其输出端口EPCOut设计内部转发。 ### mips 顶层模块，连接cpu，bridge，timer1，timer2。
### 冒险处理模块 大体上与P6相同，由于新增了mfc0，mtc0，eret，指令，故需考虑以下情况：
1. mtc0写入EPC寄存器，下一条指令为eret指令，此时需要阻塞一个周期。 2. mfc0，mtc0冒险处理与乘除模块的mfhi，mthi等类似（除tUse，tNew以及写寄存器地址可能不同）。
## 异常判断以及相应信号的产生 涉及到的异常情况及其编码ExcCode如下表：

异常中断码 助记符与名称 指令或指令类型 描述
0 Int（外部中断） 所有指令 中断请求，来源于计时器与外部中断。
4 AdEl（取指异常） 所有指令 PC地址未字对齐
PC地址超出0x3000 ~ 0x6ffc
AdEl（取数异常） lw 地址未4字节对齐
lh 地址未2字节对齐
lh，lb 取timer寄存器的值
load型指令 地址计算加法溢出
load型指令 取数地址超出DM，timer1，timer2，中断发生器地址
5 AdEs（存数异常） sw 地址未4字节对齐
sh 地址未2字节对齐
sh，sb 存timer寄存器的值
store型指令 地址计算加法溢出
store型指令 向计时器的Count寄存器存值
store型指令 取数地址超出DM，timer1，timer2，中断发生器地址
8 syscall（系统调用） syscall 系统调用
10 RI（未知指令） - 未知指令码
12 Ov（溢出异常） add，addi，sub 算数溢出
  1. I极判断pc值是否产生异常同时判断是否为延迟槽指令，注意如果此时正在进行阻塞，异常判断码和延迟槽判断信号应当保持不变。
    1
    2
    3
    assign ExcCodeI = (freezD==1)?ExcCodeD:
                        (pcI[1:0]!=0||!(pcI>=32'h3000&&pcI<=32'h6ffc))?4:0;
    assign BDInI = (freezD==1)?BDInD:((codeD[31:26]==0&&codeD[5:0]==`jrfun)||codeD[31:26]==`beq||codeD[31:26]==`jal||codeD[31:26]==`bne);
  2. D极判断是否为未知指令或系统调用，注意如果此时正在进行阻塞，异常判断码应当置为0，延迟槽判断信号保持不变，同时注意异常优先级。
    1
    2
    3
    4
    5
    assign ExcCodeDIn = (freezD==1)?0:
                        (ExcCodeD!=0)?ExcCodeD:
                        (syscall==1)?8:
                        (RI==1)?10:
                        ExcCodeD;
  3. E极判断是否有溢出现象，注意异常优先级。
    1
    2
    3
    4
    5
    assign ExcCodeEIn = (ExcCodeE!=0)?ExcCodeE:
                        (Ov==1&&(ALUop==0||ALUop==1))?((MemWriteE==1)?5:
                                (MemtoRegE==1)?4:
                                12):
                        ExcCodeE;
  4. M极判断存取指令地址是否有异常，注意异常优先级。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    assign ExcCodeMIn = (HWInt!=0)?0:
                        (ExcCodeM!=0)?ExcCodeM:((MemtoRegM==1)?((extMemWordOp==0&&m_data_addr[1:0]!=0)?4:
                                                        (extMemWordOp==4&&m_data_addr[0]!=0)?4:
                                                        ((extMemWordOp==2||extMemWordOp==4)&&((m_data_addr>=32'h7f00&&m_data_addr<=32'h7f0b)||(m_data_addr>=32'h7f10&&m_data_addr<=32'h7f1b)))?4:
                                                        (!((m_data_addr>=0&&m_data_addr<=32'h2fff)||(m_data_addr>=32'h7f00&&m_data_addr<=32'h7f0b)||(m_data_addr>=32'h7f10&&m_data_addr<=32'h7f1b)||(m_data_addr>=32'h7f20&&m_data_addr<=32'h7f23)))?4:
                                                        ExcCodeM):
                                        ((MemWrite==1)?((mDataByteen==3&&m_data_addr[1:0]!=0)?5:
                                                        (mDataByteen==2&&m_data_addr[0]!=0)?5:
                                                        ((mDataByteen==2||mDataByteen==1)&&((m_data_addr>=32'h7f00&&m_data_addr<=32'h7f0b)||(m_data_addr>=32'h7f10&&m_data_addr<=32'h7f1b)))?5:
                                                        (m_data_addr[3:0]==8&&((m_data_addr>=32'h7f00&&m_data_addr<=32'h7f0b)||(m_data_addr>=32'h7f10&&m_data_addr<=32'h7f1b)))?5:
                                                        (!((m_data_addr>=0&&m_data_addr<=32'h2fff)||(m_data_addr>=32'h7f00&&m_data_addr<=32'h7f0b)||(m_data_addr>=32'h7f10&&m_data_addr<=32'h7f1b)||(m_data_addr>=32'h7f20&&m_data_addr<=32'h7f23)))?5:
                                                        ExcCodeM):
                                                        ExcCodeM));
  5. 异常和中断处理开始时，清空除W极以外的所有极指令同时将这些值pc置为32'h4180。
  6. 异常和中断开始时，如果乘除模块正在进行乘除运算，此时不需要处理，如果异常和中断刚刚开始时（即M极为异常指令或产生中断，E极为乘除模块相关指令），则需要取消其运算。
  7. 异常和中断开始时，跳转至地址为32'h4180的指令，从而进行异常和中断的处理。
  8. 异常优先级：最早发生的异常优先级最高。
    ## 备注
  • 由于中断可能发生于任意时刻，此时流水线cpu并不能明确地说其在进行哪一条指令，因此引入宏观pc的概念，即宏观地将流水线cpu看作单周期cpu，此时的pc值应当为CP0寄存器所在流水极的pc值（此处为M极pc）。
  • EPC负责保存发生异常或中断时的pc值，即为宏观pc，然而当此时正在进行延迟槽指令时，应当存入pc+4（避免重复执行延迟槽指令）。
